一、產品簡介

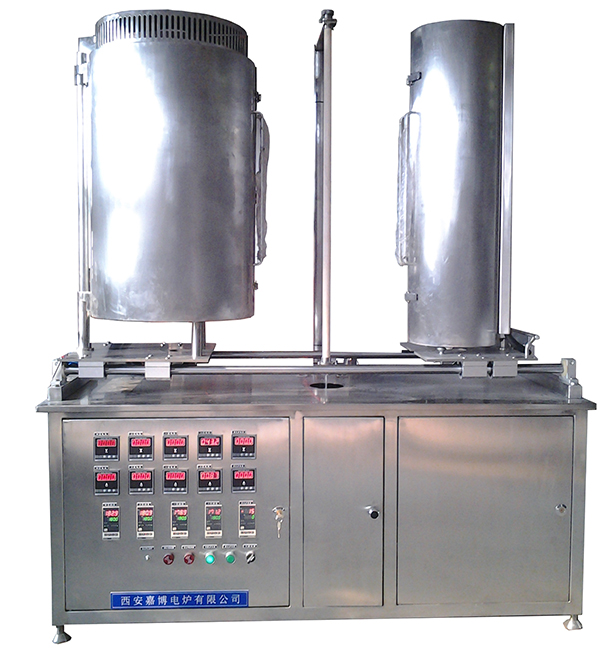

本系列預氧炭化爐外形為長方體，非為上下兩部分，上部分為加熱爐體，由預氧爐和炭化爐組成；左部為預氧爐外殼用304拉絲板卷成兩個半圓，上下焊接不銹鋼端蓋。兩個半圓通過后部軸承連接在一起，內部爐膛為真空澆注成型，爐絲均勻的鑲嵌在爐膛表面，保溫效果好，為了保證爐膛內部的均勻性，采用四區加熱，以保證碳纖維絲能夠更好地預氧；右部為炭化爐用304拉絲板卷成兩個半圓，上下焊接不銹鋼端蓋，兩個半圓通過后部軸承連接在一起，內部爐膛為真空澆注成型采用硅鉬棒加熱，以延長碳纖維絲碳化的長度；中部固定28mm的氧化鋁剛玉管，剛玉管兩邊安裝法蘭，并帶有進氣封。碳纖維絲安裝在剛玉管內部。碳纖維絲做預氧時左部預氧爐通過導軌滑到中部，將剛玉管夾在爐膛中部對剛玉管內部的碳纖維絲進行預氧，預氧完畢后預氧爐滑回左部，碳化時將右部炭化爐滑到中部對碳纖維絲進行碳化，使用方便。
下部分左邊為物品儲物柜，用于放置實驗時的材料及工具，右邊為電爐控制系統，控制預氧爐與炭化爐的加熱。溫控儀表采用日本島電儀表，操作方便，讀書數直觀。
本系列預氧炭化爐帶有超溫報警功能，如果出現超溫時，超溫報警器開始報警，通知使用者，并切斷主電源，防止事故的發生。出現斷偶時報警器也會開始報警。

二、產品型號，名稱，技術參數
產品型號：SK3-16-Φ60×800-JBL
產品名稱：預氧炭化爐
使用單位：北京化工大學碳纖維研究所
技術參數：
電源電壓： 220V；380V                相    數：1相；三相
預氧爐溫度：≤350℃                   炭化爐溫度：≤1600℃
預氧爐功率：2.5KW                     炭化爐功率： 21KW
預氧爐均勻區：600mm                     炭化爐均勻區：200mm
預氧爐加熱體：國產電爐絲                炭化爐加熱體：硅鉬棒

      可根據客戶要求進行設計，安裝，生產，制造
